Unwired 3
三菱電機製エアコンに備わるCN105コネクタを無線で中継します。
製品概要
本製品「Unwired 3」は、三菱電機製エアコンに備わるCN105コネクタを無線で中継する製品です。 主にMAC-333IFの利用を想定し、エアコン室内機側のCN105とMAC-333IF間の配線が露出配線となってしまう場合でも、目立つ箇所を無線化して極力露出配線を意識させないために開発しました。
本製品には、「本製品（AC側）」「本製品（IF側）」「専用ケーブル」が含まれます。 下記に示す接続図のとおり、エアコン室内機側に本製品（AC側）を、MAC-333IF側に本製品（IF側）を接続し使用します。 「MAC-333IFに付属のケーブル」はMAC-333IFを接続するときと同様に、CN105側には赤色のコネクタを接続してください。
接続図
本製品（IF側）の電源として、ACアダプタ12V/1A（別売）またはDC12Vで1A以上供給できる電源が必要です。
本製品（AC側）と本製品（IF側）の間は2.4GHz帯の無線で接続されます。 無線接続可能な距離は現場の状況により変化しますが、おおむね20mほどです。 これを超える距離だと動作しない可能性があります。 本製品はCN105の配線距離を伸ばす製品ではなく、目立つ露出配線を避けたり難しい箇所の配線を減らすものとお考えください。
本製品（AC側）と本製品（IF側）は出荷時にペアリングされています（現場でペアリングの変更はできません）。 本製品（AC側）と本製品（IF側）間のデータはペアリングの情報をもとに暗号化され、またデータが正しくペアリングした相手から正しいタイミングで送られたものか検証しています。 ペアリングされていないまたは不正な相手の場合はデータを受け取らないため、同じ空間に複数の本製品や本製品と同じ動作する機器が導入されていて誤ったデータを受け取っても、エアコン室内機側やMAC-333IF側にデータは渡しません。
ただし、電波干渉により無線接続の切断またはデータの正常な送受信ができない可能性があります。 本製品には、無線接続を自動的に再開させる機能や、データの不達を推測して再送する機能、その推測が誤りであり不要な再送であった場合に受信側でデータを受け取らない重複排除機能、また電波の反射などによりデータの到着順序が前後した場合に正しい順序にして受信するリオーダリング機能を備えていますが、これらの補完機能にも限界はあります。
製品画像

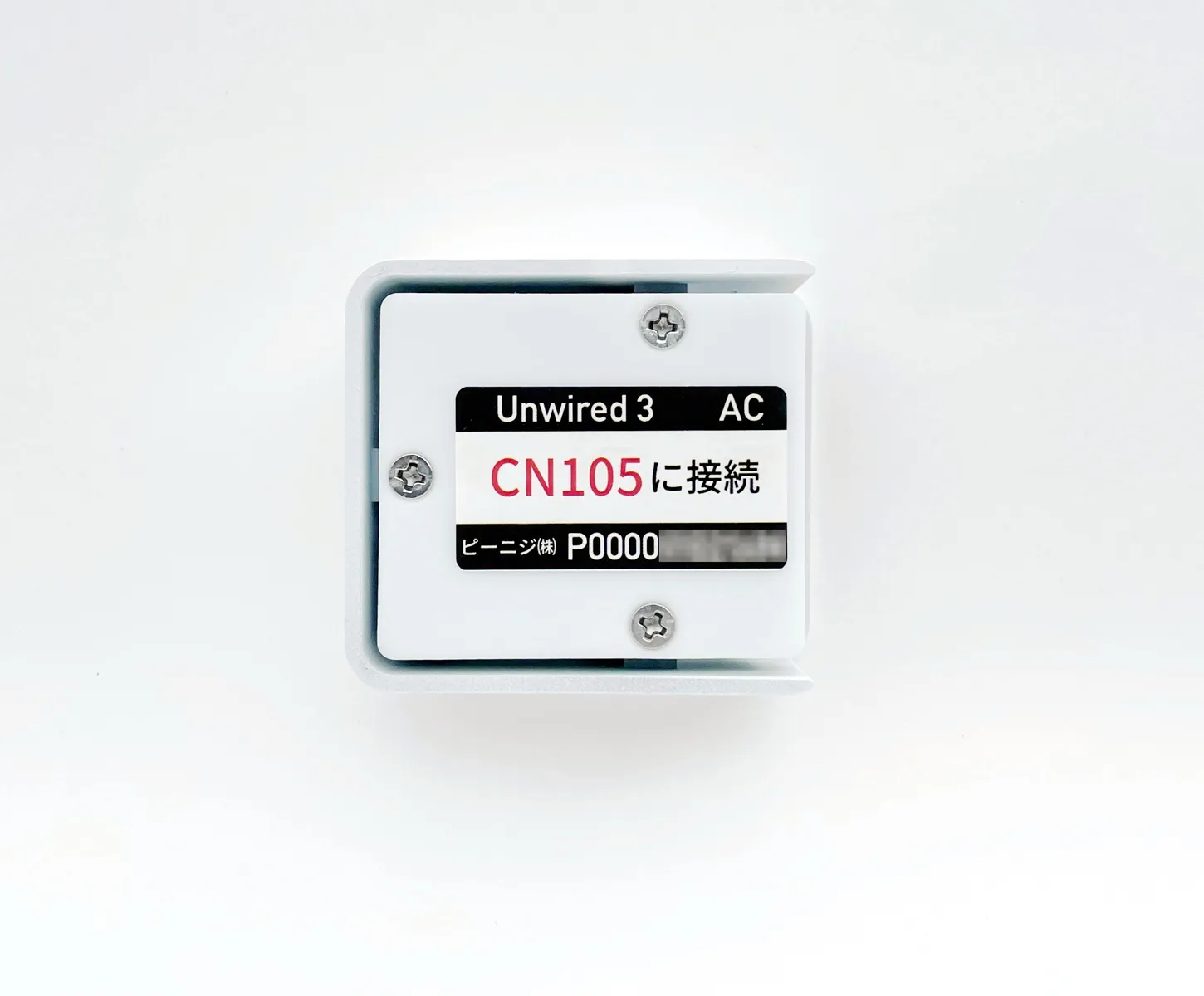

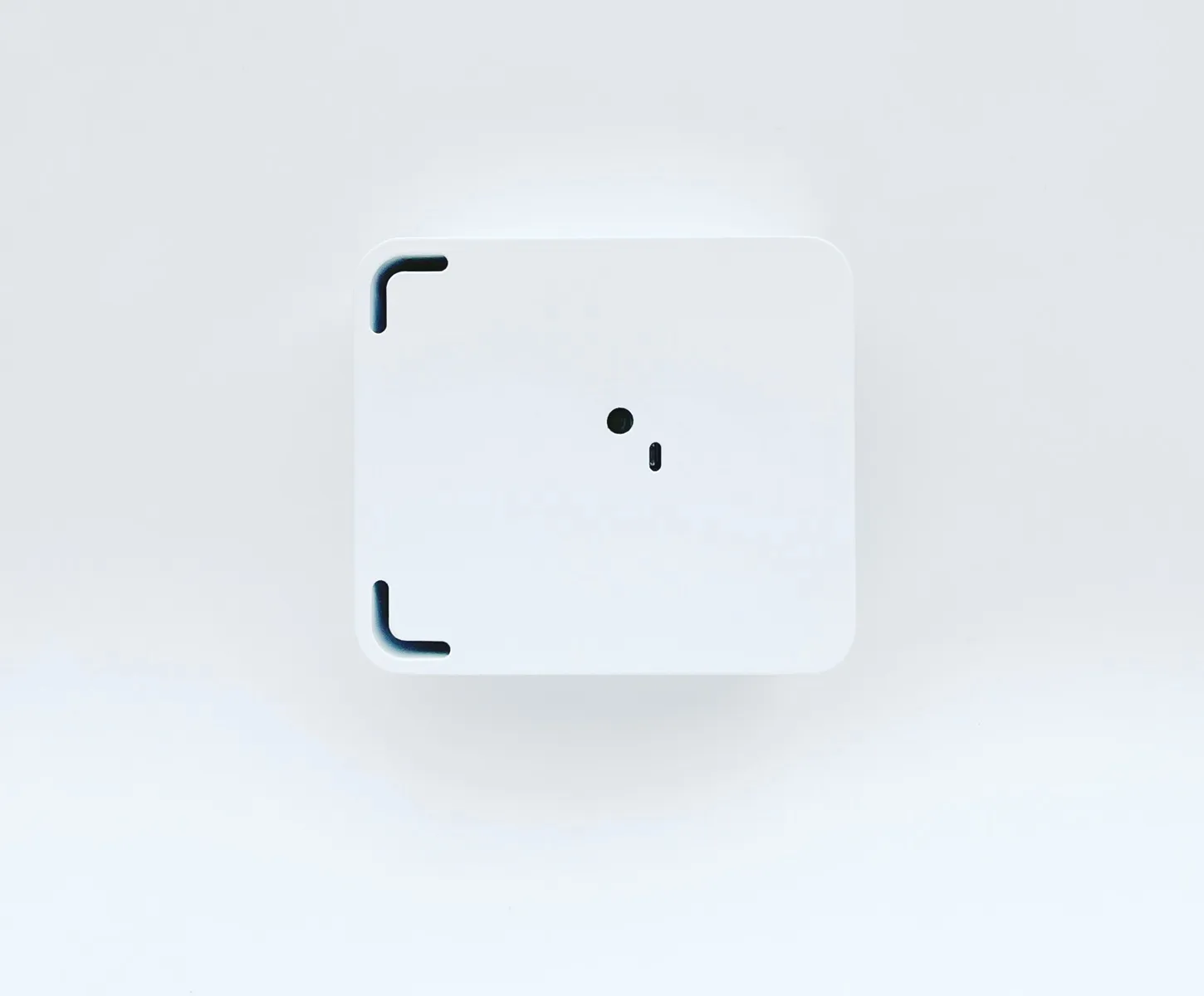

本製品（AC側）
 |  |
|---|---|
| 本製品（AC側）表面 | 本製品（AC側）表面 |

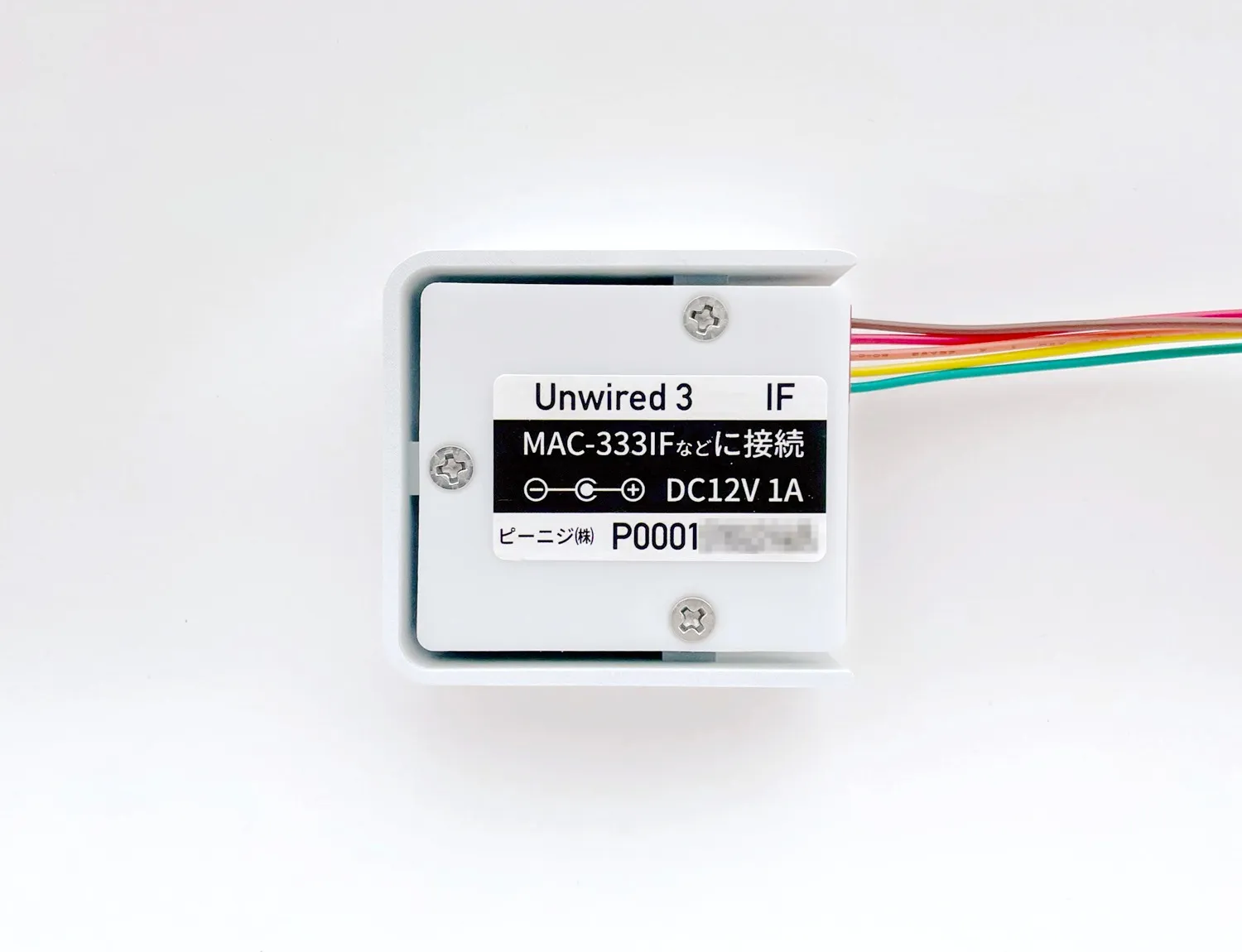

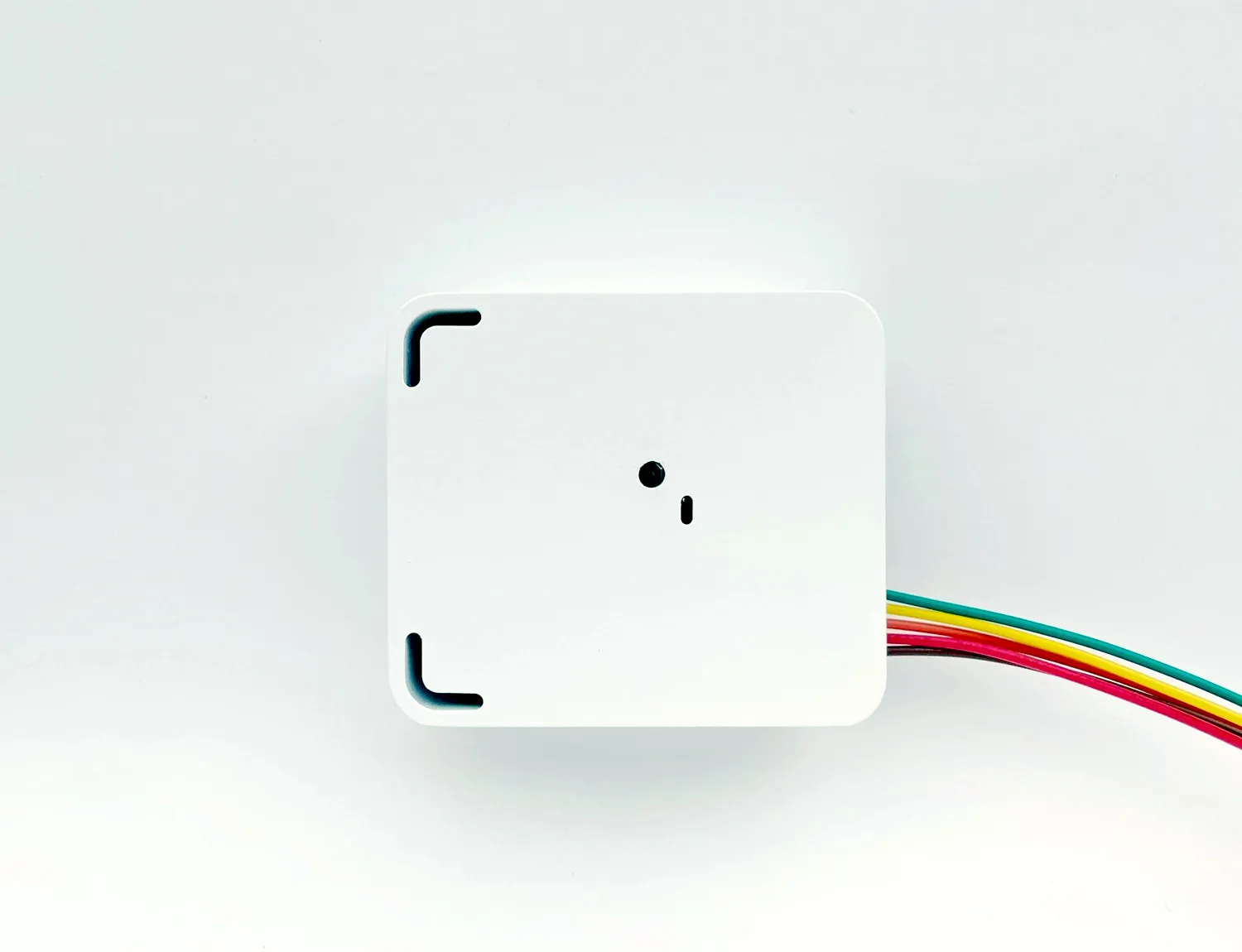

本製品（IF側）
※ 専用ケーブルが接続された状態で出荷されます。
 |  |
|---|---|
| 本製品（IF側）表面 | 本製品（IF側）表面 |

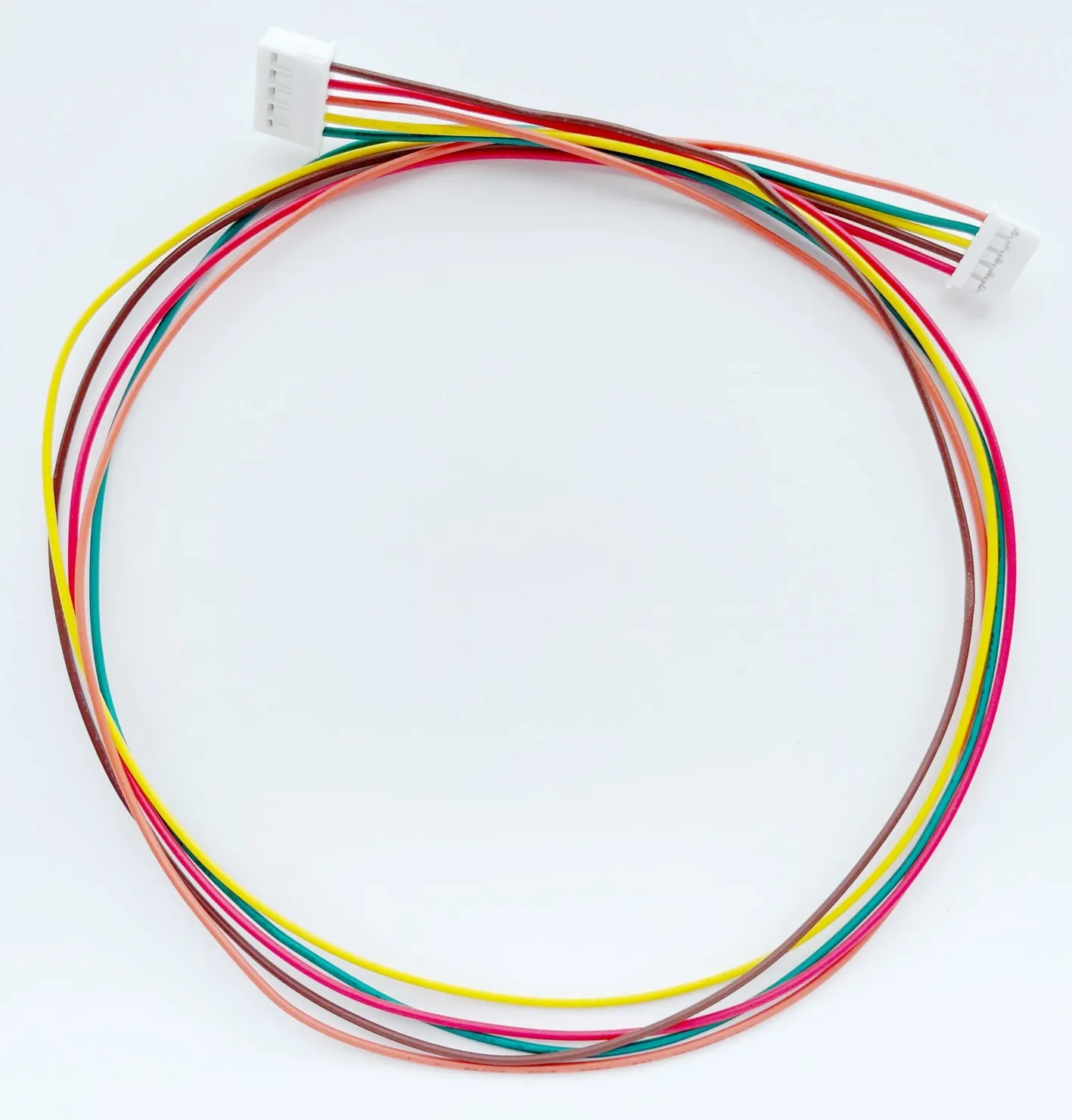

専用ケーブル
※ 片側は本製品（IF側）に接続された状態で出荷されます。
製品仕様
本製品（AC側）
| 型番 | P0000 |
|---|---|
| 製品寸法 | 57mm(H) × 50mm(W) × 24mm(D) |
| 重量 | 約40g |
| 電源 | DC12V、エアコン室内機より供給 |
| 動作環境 | 屋内専用、温度10℃～40℃、相対湿度20%～80%（結露なきこと） |
| 無線使用可能地域 | 日本 |
| 無線接続周波数 | 2.4GHz帯 |
| 無線接続規格 | IEEE 802.11 b/g/n |
| 無線接続最大距離 | 約20m |
本製品（IF側）
| 型番 | P0001 |
|---|---|
| 製品寸法 | 57mm(H) × 50mm(W) × 24mm(D) |
| 重量 | 約40g |
| 電源 | DC12V/1A、2.1mmDCジャック（センタープラス）より供給 |
| 動作環境 | 屋内専用、温度10℃～40℃、相対湿度20%～80%（結露なきこと） |
| 無線使用可能地域 | 日本 |
| 無線接続周波数 | 2.4GHz帯 |
| 無線接続規格 | IEEE 802.11 b/g/n |
| 無線接続最大距離 | 約20m |
専用ケーブル
| 長さ | 約0.5m |
|---|---|
| 重量 | 約10g |
| 使用電線 | UL1007 AWG26 5本 |
取扱説明書
動作確認情報
下記の組み合わせで動作に問題ないことを確認しています。
| 番号 | エアコン室内機 | CN105に接続する機器 | 備考 |
|---|---|---|---|
| 1 | MSZ-JXV3620-W | MAC-333IF | MAC-333IFにワイヤードリモコン「PAR-44MA」を接続し、エアコンの状態取得や操作が行えることを確認 |
販売・保証
保証について
本製品が通常の使用において動作せず、かつ本製品を取り外しエアコン室内機側のCN105とMAC-333IFを直結した場合に、MAC-333IFが正常に動作している場合は本製品の交換または返品に応じます。 また、ケーブルのコネクタが合わないなどの理由でそもそも本製品を接続できなかった場合も交換（代替品が用意できる場合）・返品の対象です。 ご購入の記録が確認できる書類やスクリーンショットをご用意のうえ、お問い合わせください。
保証期間はご購入日から6ヶ月間とさせていただきます。
直販サイト
在庫切れまたは在庫数を超える数をご希望の場合、事前注文として受け付けますのでお問い合わせください。
サポート・お問い合わせ
ご不明点やご意見、ご要望、ご購入後の不具合については、本製品（Unwired 3）へのお問い合わせであることを明記の上、お問い合わせのページからご連絡ください。
また、下記のような特注やカスタマイズの発注についても承ります。
- 外装ケース色の変更
- 納期1ヶ月目処、直販サイトの販売価格から1割増し
- 1点から承ります
- 外装ケースデザイン変更
- 納期、金額相談
- 1点から承ります
- 専用ケーブルの電線色変更や長さ変更
- 納期2ヶ月目処、直販サイトの販売価格から1割増し
- 10点から承ります
- その他の仕様変更
- 納期、金額、最小ロット数相談
- CN105をTCP/IPでカプセル化したい、他社製エアコンのインターフェースを無線化したい、など承ります
こちらについてもご希望でしたら納期、金額、最小ロット数についてお見積りいたしますのでお問い合わせください。
